1、測試準備

  在測試前應準備如下軟件和環境：

1)開源軟件wireshark（https://sourceforge.net/projects/wireshark/）Windows版，用于網絡數據收集、過濾和統計分析；

2)編寫NTP請求數據包發送程序，該程序的目的是向NTP服務器的123端口循環發送長度為48字節的UDP數據包，其格式遵循 RFC5905（一個基于Qt的示例源代碼見附錄3.1）；

3)保證測試終端、NTP時間同步服務器在同一子網中，可以相互訪問（為避免路由器性能對于測試結果的影響，最好使用網絡交換機直連或雙機直連）。

三者之間的連接關系如下圖所示：

三者之間的連接關系圖

其中NTP請求發送程序和wireshark網絡抓包程序放置于同一臺測試終端上，該測試終端與NTP服務器相連。

2步驟和方法

使用批處理文件開啟多個NTP請求發送程序（源代碼見附錄3.2）

  開啟wireshark，設置捕獲參數（“Capture Options”），選中“本地連接”，并設置過濾器和停止時間，并點擊“Start”，如下圖所示：

設置過濾器和停止時間圖解

  等待10秒后捕獲自動停止，此時如下圖所示（注意此處的Filter指的是顯示過濾，與捕獲過濾不同）：

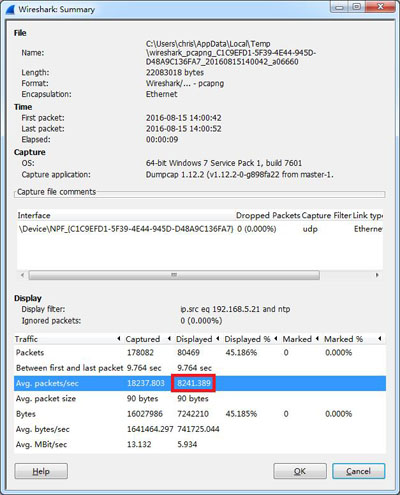

點擊菜單“Statistics/Summary”，得到每秒NTP響應數量，如下圖所示：

點擊菜單“Statistics/Summary”，得到每秒NTP響應數量

  其中“Displayed”列即為我們所要的數據測試結果，本次測試結果為平均8241.389次/秒。同時，可以保存本次的數據為.pcapng文件，雙機即可使用wireshark進行查看。HJ210系列設備壓力測試可以達到16000次/秒，滿足幾乎所有實際環境的壓力測試。
